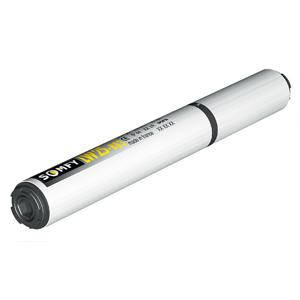

Somfy LW 25-B83 silnik 24 V DC z podwójnym wałkiem (dual output shaft).
Dane techniczne i opis:
Napęd: silnik 24 V DC z podwójnym wałkiem (dual output shaft). Moment obrotowy: 0,8 Nm (w trybie nominalnym)
Prędkość nominalna: ok. 30 obr./min (rpm) przy nominalnym obciążeniu.
Wbudowany hamulec (brake) oraz ogranicznik przeciążenia – co chroni mechanikę przy zablokowaniu.
Typowe zastosowanie: do plis i paneli plisowanych.
Wymagane zasilanie stabilizowane 24 V DC.
Ograniczenia montażowe: montaż poziomy (horizontal mount) – nie jest przeznaczony do zastosowań pionowych lub z dużym nachyleniem.
Poziom hałasu to: ok. 55 dBA .
Wymiary: średnica wałka / przekroju silnika 24 mm, długość ok. 205 mm
Zalety:
a. Cicha praca i umiarkowana prędkość
Prędkość 30 rpm przy nominalnym obciążeniu oznacza, że ruch będzie wystarczająco płynny., Hałas na poziomie 55 dBA to standardowa wartość dla silników wewnętrznych – nie jest ultracicho, ale może być akceptowalna w wielu zastosowaniach.
b.Kompaktowe wymiary
Średnica 24 mm pozwala na integrację w profilach plisowych bez dużego zajmowania przestrzeni; długość silnika wymusza minimalną szerokość plisy do ok. 210 mm.
c. Podwójny wałek
d. Zabezpieczenie przed przeciążeniem
Hamulec i ogranicznik momentu obrotowego to ważne cechy, przy plisach tkanina i mechanizm są delikatniejsze niż np. ciężkie rolety zewnętrzne — w razie zablokowania mechanizmu wyłącznik silnika chroni plisę przed uszkodzeniem.
e. Cicha praca i umiarkowana prędkość
Prędkość 30 rpm przy nominalnym obciążeniu oznacza, że ruch będzie wystarczająco płynny i niezbyt gwałtowny, co dobrze współgra z ruchem plis (unikamy gwałtownych drgań). Hałas na poziomie 55 dBA to standardowa wartość dla silników wewnętrznych
f. Kompaktowe wymiary
Średnica 24 mm pozwala na integrację w profilach plisowych a mechanizm napędu nie zasłania przestrzeni okna.
Zastrzeżenia / ograniczenia:
Montaż tylko poziomy.
W ograniczonym stopniu przeznaczony do intensywnego eksploatacji (opis „intermittent usage”).
W niektórych profilach może być konieczne zastosowanie adapterów lub uchwytów kompatybilnych z ramą plisy i prowadnicami.
W przypadku większych rozmiarów plisy lub użycia ciężkiego materiału moment obrotowy 0,8 Nm może być niewystarczający — trzeba zweryfikować ciężar tkaniny + materiał konstrukcji.

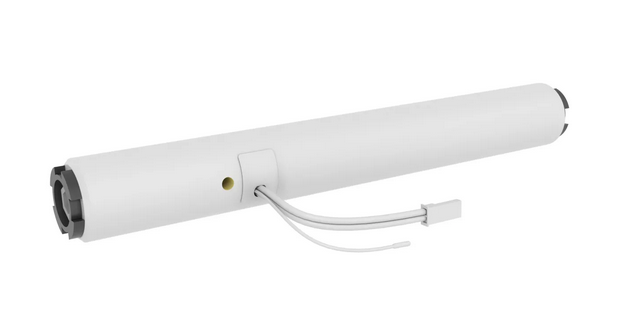

Motion / MotionBlinds CM-07
Dane techniczne i opis:
Model: CM-07 433 MHz Motor (napęd sterowany falami radiowymi 433 MHz)
Silnik przeznaczony do użytku wewnętrznego (indoor use).
Zasilanie: zewnętrzny transformator 12V lub rura napędowa z akumulatorem) — silnik może być podłączony przewodowo lub wykorzystywać zasilanie w postaci akumulatora lub zewnętrznego panelu solarnego.
Możliwość ustawienia pozycji krańcowych (limitów) przez programowanie w aplikacji lub przyciskiem.
Sterowanie radiowe: pilot 433 MHz, możliwe sparowanie kilku urządzeń, integracja z bramkami / systemami zdalnego sterowania (Matter, Zigbee)
Maksymalny czas pracy ciągłej – 7 minut, ponadto występują ograniczenia masy wymiarów dla plis.
Zalety:
a. Przystosowany do miękkich/lekkich materiałów
Napęd należy stosować tylko z „soft material” — czyli z materiałami tkaninowymi, które nie generują dużego oporu
b. Sterowanie radiowe + elastyczność zasilania
Możliwość użycia transformatora lub zasilania przez akumulator daje elastyczność montażu — co jest dużą zaletą przy plisach wewnętrznych, gdzie często doprowadzenie przewodów jest uciążliwe.
c. Regulacja krańcówek i pozycjonowanie
Możliwość programowania pozycji końcowych i dokładnego pozycjonowania (góra / dół) w celu zachowania równej linii fałd plisy.
d. Dobór do masy / wymiarów
Silnik CM-07 zgodnie ze specyfikacją przeznaczony jest dla mniejszych i średnich plis
Zastrzeżenia / ograniczenia:
– Silnik CM-07 jest silnikiem średniej mocy — jego zastosowanie będzie ograniczone do plis o umiarkowanych wymiarach i masie.
– Czas pracy ciągłej (ok. 7-8 minut) — przy dużej częstotliwości eksploatacji lub dużych przysłonach może być niewystarczający.
– Przy dużych plisach / szerokich konstrukcjach mogą być wymagane napędy o wyższym momencie obrotowym lub rozdzielenie siły napędu na kilka punktów.

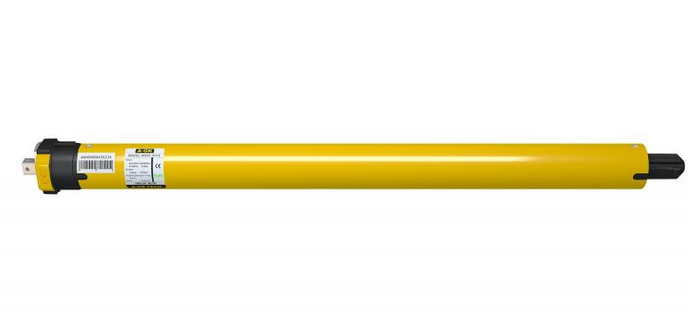

AOK AM35 – bezprzewodowy silnik rurowy z baterią litową
AM35 to kompaktowy, cichy silnik rurowy z wbudowanym akumulatorem litowo-jonowym, idealny do żaluzji plisowanych.
Dzięki zintegrowanemu odbiornikowi radiowemu nie wymaga okablowania – sterowanie odbywa się w pełni bezprzewodowo.
Szybka i bezinwazyjna instalacja sprawia, że jest odpowiedni do miejsc trudno dostępnych.
Silnik automatycznie ustawia pozycje krańcowe, a funkcja autokorekty gwarantuje precyzję działania. Poziom hałasu pracy to zaledwie 40 dB, a opcjonalne zasilanie przez panel słoneczny zapewnia jeszcze większą energooszczędność. Kompatybilny ze wszystkimi systemami sterowania A-OK.
Silnik rurowy AM35
Model: AM35-6/18-ES-E (wersja bateryjna)
Moment obrotowy: 6 Nm, Prędkość obrotowa: 18 obr./min
Zasilanie: 14,8 V DC (wbudowany akumulator litowo-jonowy 3000 mAh)
Pobór mocy: 36 W, Prąd znamionowy: 3 A
Poziom hałasu: ok. 40 dB, Czas pracy ciągłej: do 4 minut
Temperatura pracy: –10°C do +60°C
Sterowanie: wbudowany odbiornik radiowy (kompatybilny z systemami A-OK)
Funkcje:
Automatyczne ustawianie pozycji krańcowych
Funkcja autokorekty pozycji (re kalibracja po czasie)
Miękki start/stop
Zalety silnika AM35
Bezprzewodowe działanie – brak potrzeby prowadzenia okablowania, idealny do gotowych wnętrz.
Wbudowana bateria litowo-jonowa – zapewnia niezależne zasilanie i energooszczędność.
Cicha praca – poziom hałasu ok. 40 dB, odpowiedni do przestrzeni mieszkalnych i biurowych.
Zdalne sterowanie radiowe – możliwość sterowania pilotem z innego pomieszczenia.
Automatyczne ustawianie pozycji krańcowych – ułatwia montaż i późniejszą obsługę.
Funkcja autokorekty – zapobiega rozkalibrowaniu pozycji w trakcie użytkowania.
Opcjonalne zasilanie solarne – możliwość wykorzystania paneli słonecznych dla pełnej niezależności od sieci elektrycznej.
Ograniczenia silnika AM35
– Konieczność ładowania baterii – przy intensywnym użytkowaniu bateria wymaga regularnego ładowania (USB C)
– Ograniczony czas pracy ciągłej – zazwyczaj do 4 minut bez przerwy, co może być niewystarczające przy bardzo dużych przesłonach.
– Stopień ochrony IP44 oznacza, że silnik przeznaczony jest do wnętrz.
– Wyższa cena w porównaniu z prostymi silnikami przewodowymi – szczególnie przy dodatkach jak piloty czy panele solarne.
– Wymagana delikatność przy obsłudze – wbudowana elektronika wymaga ostrożności, aby uniknąć uszkodzenia elementów sterujących.
